Описание
Весоизмерительная система «Центран» предназначена для измерения в статическом режиме нагрузки в точках опор различных грузов, в том числе летательных аппаратов, а так же определения их полной массы, положения центра массы и центровки.
Система может эксплуатироваться на предприятиях строительной индустрии, химической, авиационной, металлургической, зерноперерабатывающей, мясной, молочной, пищевой и других отраслях промышленности и сельского хозяйства.
Нагруза Max - от 0,5 до 100т.
Принцип действия системы
Основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза в аналоговый сигнал, изменяющийся пропорционально массе взвешиваемого груза. Аналоговый электрический сигнал датчика преобразуется и обрабатывается аналого-цифровым преобразователем, расположенным в модуле вторичных преобразователей (далее – МВП) или самого датчика. Результаты взвешивания выводятся на табло индикации, расположенные на самом модуле или блоке обработки информации (далее – БОИ) и могут быть переданы через выходной разъем для связи с внешними электронными устройствами.
Основные функции системы
- автоматическое слежение за нулем;
- сигнализация о перегрузке;
- автоматическая и полуавтоматическая установка нуля;
- выборка массы тары;
- компенсация массы тары.
- вычислять массу нетто груза при предварительном взвешивании тары,
- определять нагрузку, приходящуюся на каждую опору груза,
- распечатка протокола измерений,
- архивирование результатов измерений и составление отчетных документов за определенные промежутки времени,
- определять положение центра массы взвешиваемого груза.
- вычислять центровку летательного аппарата в соответствии с методикой разработчика.
Соответсвие стандартам
Система «ЦЕНТРАН» внесена в Государственный реестр средств измерений под № 28108-09.
Технические характеристики
| Обозначение |
Пределы измерений весоизмерительных узлов, кг |
Дискретность отсчета (d) и цена поверочного деления (е), кг, d=е
|
Интервалы измерений, кг |
Пределы допускаемой абсолютной погрешности, ±кг |
| наименьший |
наибольший |
|
Центран-05
|
4
|
500
|
0,2
|
от 4 до 100 вкл.
св. 100 до 400 вкл.
св. 400
|
0,1
0,2
0,3
|
|
Центран-1
|
10
|
1 000
|
0,5
|
от 10 до 250 вкл.
св. 250
|
0,25
0,5
|
|
Центран-2
|
20
|
2 000
|
1
|
от 20 до 500 вкл.
св. 500
|
0,5
1
|
|
Центран-5
|
40
|
5 000
|
2
|
от 40 до 1 000 вкл.
св. 1 000 до 4 000 вкл.
св. 4 000
|
1
2
3
|
|
Центран-10
|
100
|
10 000
|
5
|
от 10 до 2 500 вкл.
св. 2 500
|
2,5
5
|
|
Центран-15
|
100
|
15 000
|
5
|
от 10 до 2 500 вкл.
св. 2 500
|
2,5
5
|
|
Центран-25
|
200
|
25 000
|
10
|
от 200 до 5 000 вкл.
св. 5 000
|
5
10
|
|
Центран-50
|
400
|
50 000
|
20
|
от 400 до 10 000 вкл.
св. 10 000 до 40 000 вкл
св. 40 000
|
10
20
30
|
|
Центран-100
|
1 000
|
100 000
|
50
|
от 1 000 до 25 000 вкл.
св. 25 000
|
25
50
|
| Класс точности по ГОСТ 29329 (МОЗМ 76) |
средний (III) |
| Диапазон компенсации массы тары, % от НПВ |
от 0 до 50 вкл. |
| Диапазон выборки массы тары, % от НПВ |
от 0 до 100 |
| Диапазон рабочих температур, °С |
от -10°С до +40°С |
| Электрическое питание – от сети переменного тока с параметрами: |
|
|
|
от 198 до 242 |
|
|
от 49 до 51 |
- потребляемая мощность, ВА, не более
|
20 |
| Время прогрева, мин, не более |
30 |
| Степень защиты датчиков по ГОСТ 14254 |
IP 67 (IP 68) |
| Вероятность безотказной работы за 2000 часов |
0,92 |
| Полный срок службы, лет |
8 |
Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

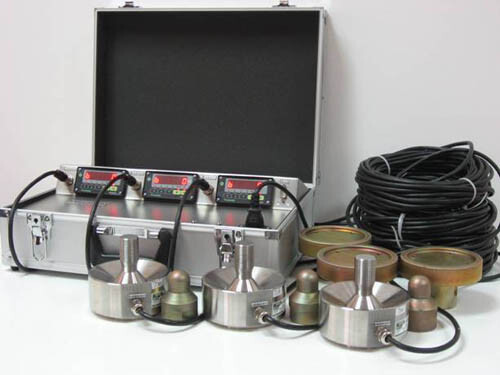

Комплектация
- Весоизмерительный узел:
- датчик весоизмерительный (количество оговаривается при заказе)
- установочная оснастка, 1 комплект
- Модуль вторичных преобразователей (МВП), 1 шт.
- Блок обработки информации (БОИ), 1 шт. (по отдельному заказу)
- Документация, 1 комплект
Программное обеспечение

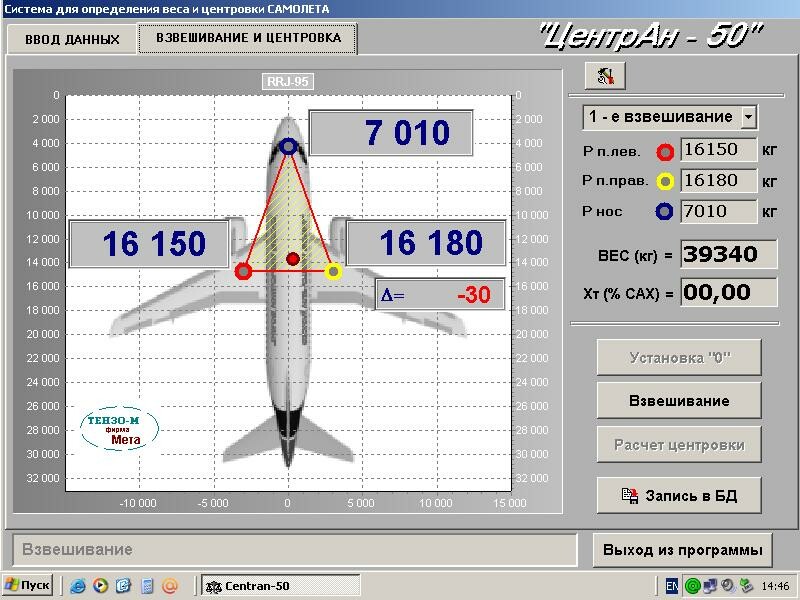

Программное обеспечение CENTRAN предоставляет пользователю простой и удобный способ управления системой с помощью сенсорного экрана и позволяет вести базу данных дополнительно установленного или снятого оборудования по каждому борту.
