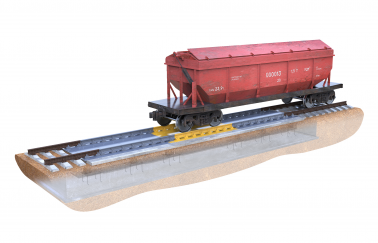

Вагонные весы для статического взвешивания и взвешивания в движении РД-Д
Модельный ряд
| Модель | Тип взвешиваемых вагонов | Способ взвешивания | База вагона, м | Нагрузка Мах, тонн | Схема весов | |
| РД-ДО-30 (мод.162) | Четырех-, шести-, восьмиосные вагоны | Поосный в движении | любая | 30 на ось |  Длина участка взвешивания: 1.24 м Длина весов с заездными участками: 8.24 м (3.5+1.24+3.5 м) | Заказать |
| РД-ДТ-50 (мод.2040) | Четырех-, шести-, восьмиосные вагоны | Потележечный в движении | любая | 50 на тележку |  Длина участка взвешивания: 3.0 м Длина весов с заездными участками: 9.0 м (3.0+3.0+3.0 м) | Заказать |
| РД-ДТ-50 (мод.1934) | Четырех-, шести-, восьмиосные вагоны | Потележечный в движении | любая | 50 на тележку |  Длина участка взвешивания: 4.5 м Длина весов с заездными участками: 12.5 м (4.0+4.5+4.0 м) | Заказать |
| РД-ДВ-100 (мод.044) | Четырехосные | Повагонный в статике | 7.6... 10.2 | 100 |  Длина участка взвешивания: 13 м Длина весов с заездными участками: 17 м (2.0+4.1+4.8+4.1+2.0 м) | Заказать |
| РД-ДВ-100 (мод.044) | Четырех-, шести-, восьмиосные вагоны | Потележечный в движении | 7.6... 10.2 | 100 |  Длина участка взвешивания: 13 м Длина весов с заездными участками: 17 м (2.0+4.1+4.8+4.1+2.0 м) | Заказать |
| РД-ДВ-150 (мод.044) | Четырехосные | Повагонный в статике | 7.6... 10.2 | 150 |  Длина участка взвешивания: 13 м Длина весов с заездными участками: 17 м (2.0+4.1+4.8+4.1+2.0 м) | Заказать |
| РД-ДВ-150 (мод.044) | Четырех-, шести-, восьмиосные вагоны | Потележечный в движении | 7.6... 10.2 | 150 |  Длина участка взвешивания: 13 м Длина весов с заездными участками: 17 м (2.0+4.1+4.8+4.1+2.0 м) | Заказать |
| РД-ДВ-200 (мод.044) | Четырехосные | Повагонный в статике | 7.6... 10.2 | 200 |  Длина участка взвешивания: 13 м Длина весов с заездными участками: 17 м (2.0+4.1+4.8+4.1+2.0 м) | Заказать |
| РД-ДВ-200 (мод.044) | Четырех-, шести-, восьмиосные вагоны | Потележечный в движении | 7.6... 10.2 | 200 |  Длина участка взвешивания: 13 м Длина весов с заездными участками: 17 м (2.0+4.1+4.8+4.1+2.0 м) | Заказать |
| РД-ДВ-100 (мод.1938) | Четырехосные | Повагонный в статике | 6.8... 10.2 | 100 |  Длина участка взвешивания: 13 м Длина весов с заездными участками: 21 м (4.0+4.5+4.0+4.5+4.0 м) | Заказать |
| РД-ДВ-100 (мод.1938) | Четырех-, шести-, восьмиосные вагоны | Потележечный в движении | 6.8... 10.2 | 100 |  Длина участка взвешивания: 13 м Длина весов с заездными участками: 21 м (4.0+4.5+4.0+4.5+4.0 м) | Заказать |
| РД-ДВ-150 (мод.1938) | Четырехосные | Повагонный в статике | 6.8... 10.2 | 150 |  Длина участка взвешивания: 13 м Длина весов с заездными участками: 21 м (4.0+4.5+4.0+4.5+4.0 м) | Заказать |
| РД-ДВ-150 (мод.1938) | Четырех-, шести-, восьмиосные вагоны | Потележечный в движении | 6.8... 10.2 | 150 |  Длина участка взвешивания: 13 м Длина весов с заездными участками: 21 м (4.0+4.5+4.0+4.5+4.0 м) | Заказать |
| РД-ДВ-200 (мод.1938) | Четырехосные | Повагонный в статике | 6.8... 10.2 | 200 |  Длина участка взвешивания: 13 м Длина весов с заездными участками: 21 м (4.0+4.5+4.0+4.5+4.0 м) | Заказать |
| РД-ДВ-200 (мод.1938) | Четырех-, шести-, восьмиосные вагоны | Потележечный в движении | 6.8... 10.2 | 200 |  Длина участка взвешивания: 13 м Длина весов с заездными участками: 21 м (4.0+4.5+4.0+4.5+4.0 м) | Заказать |
| РД-ДВ-150 (мод.1919) | Четырех-, шестиосные двух- и трехтележечные вагоны | В статике и в движении | 6.8... 10.2 | 150 |  Длина участка взвешивания: 21.5 м Длина весов с заездными участками: 26.5 м (2.5+4.5+4.0+4.5+4.0+4.5+2.5 м) | Заказать |
| РД-ДВ-200 (мод.1919) | Четырех-, шестиосные двух- и трехтележечные вагоны | В статике и в движении | 6.8... 10.2 | 200 |  Длина участка взвешивания: 21.5 м Длина весов с заездными участками: 26.5 м (2.5+4.5+4.0+4.5+4.0+4.5+2.5 м) | Заказать |
Достоинства
- Высокая надежность
- В конструкции весов используются тензодатчики из нержавеющей стали (IP68)
- Уникальная цифровая система защиты результатов взвешивания
- Программное обеспечение входит в стандартный комплект поставки
- Контроль оптимальной загрузки и равномерного распределения массы груза по бортам и тележкам вагона
- Простота монтажа и обслуживания
- Имеют сертификат OIML
Технические характеристики
|
Класс точности взвешивания в статическом режиме по ГОСТ OIML R76-1-2011 |
III |
|
Класс точности взвешивания в движении по ГОСТ 8.647-2015* |
0,2; 0,5; 1; 2 |
|
Класс точности датчиков по ГОСТ Р 8.726-2010 (Р МОЗМ Р 60) |
С3… С5 |
|
Диапазон рабочих температур, °С |
-30… +40 |
|
Степень защиты блока ПД по ГОСТ 14254 |
IP65 |
|
Направление движения через весы |
двустороннее |
| Максимальная скорость при взвешивании, км/ч | 5...7 |
|
Максимальная скорость проезда через весы, км/ч |
10 |
|
Электрическое питание |
220В/50Гц |
|
Потребляемая мощность, не более, ВА |
200 |
|
Средняя наработка на отказ, не менее, ч |
2000 |
|
Гарантийный срок, мес. |
12 |
* – Конкретное значение класса точности и соответствующие ему пределы допускаемой погрешности для конкретного экземпляра весов гарантируется изготовителем в зависимости от состояния подъездных путей в месте установки весов, а также от состояния и видов вагонов, подлежащих взвешиванию, и указывается им в эксплуатационной документации.
Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.
Комплектация
Стандартная
- Грузоприемное устройство (комплект модулей в сборе с рельсами Р65 с подкладками)
- Комплект опорных закладных деталей железобетонного основания
- Комплект весоизмерительных датчиков в сборе с узлами встройки
- Преобразователь динамический ПД
- Программное обеспечение (включая модуль контроля оптимальной загрузки и распределения массы груза по бортам и тележкам вагона)
Дополнительная
- Программно-технический комплекс автоматической идентификации вагонов
Поддержка
Поверка весов проводится в соответствии с ГОСТ 8.598-2003.
Межповерочный интервал — не более 1 года.
Сертификаты
Свидетельство об утверждении типа средств измерений Российской Федерации
Сертификат о признании утверждения типа средств измерений Республики Казахстан
Вагонные весы РД-Д выпускаются в соответствии с требованиями ГОСТ OIML R76-1-2011 и ГОСТ 8.647-2015.
