Тензорезисторный датчик Н11

В настоящее время вместо тензодатчиков Н11 выпускаются тензодатчики Н4, обладающие большей точностью и надежностью, а тензодатчики Н11 изготавливаются для поддержания ремонтного фонда.

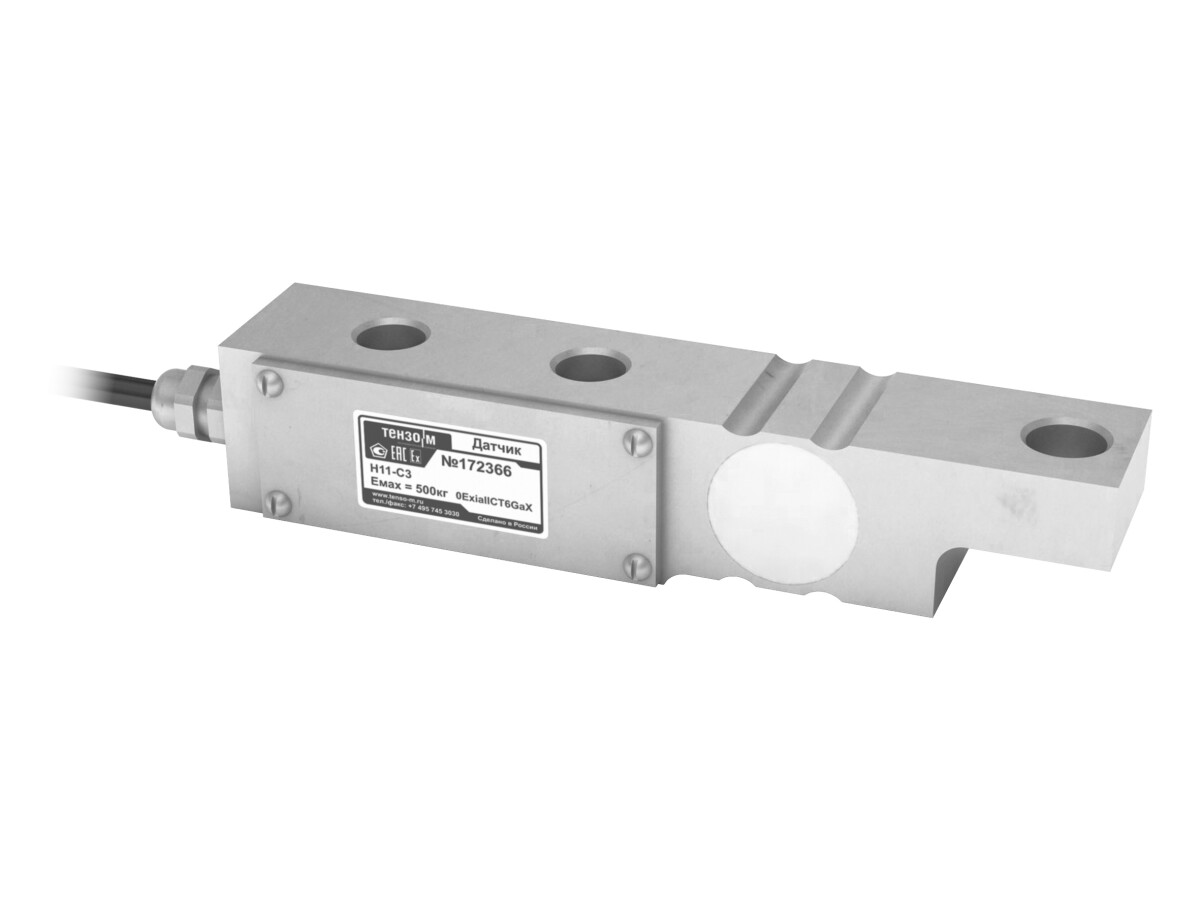

Тензодатчики балочного типа прямоугольной формы. Предназначены для использования в балочных и платформенных весах.

Тензодатчики могут работать в отапливаемых и не отапливаемых помещениях.

Брошюра

Задать вопрос

Фотогалерея

Габаритные размеры

Силопередающие устройства

Описание

Технические характеристики

Комплектация

Поддержка

Сертификаты

Описание

Области применения

Напольные весы, палетные весы, автомобильные весы, взвешивание емкостей и бункеров.

Особенности

Материал упругого элемента: конструкционная сталь
Герметизация тензодатчика осуществляется специальными герметиками и крышкой
Конструкция тензодатчиков позволяет создавать весы минимальной высоты
Используются уникальные методики при нормировании параметров и испытаниях
Многоступенчатая система контроля качества тензодатчика
Потребителю тензодатчики поставляются, подобранными по группам для совместного использования в весах
Гарантийный срок 12 мес.

Экскурсия по производству тензодатчиков

7 причин для выбора тензодатчиков «Тензо-М»

Технические характеристики

Параметры датчика	Единицы измерения	Значения параметров
Наибольший предел измерения (НПИ)	кг	500; 1000
Класс точности по ГОСТ 8.631-2013		С1	C3
Число поверочных интервалов		1000	3000
Рабочий коэффициент передачи (РКП)	мВ/В	2 ± 0,005	2 ± 0,002
Начальный коэффициент передачи (НКП)	% от РКП	≤ ± 1
Комбинированная погрешность	% от РКП	≤ ± 0,040	≤ ± 0,020
Ползучесть (30 мин.)	% от РКП	≤ ± 0,049	≤ ± 0,025
Изменение НКП от температуры	% от РКП/°С	≤ ± 0,0028	≤ ± 0,0014
Изменение РКП от температуры	% от РКП/°С	≤ ± 0,0022	≤ ± 0,0011
Наибольшее напряжение питания постоянного тока	В	12
Сопротивление входное	Ом	380 ± 15
Сопротивление выходное	Ом	350 ± 1
Сопротивление изоляции	Г Ом	≥ 5
Диапазон термокомпенсации	°С	-10... +40
Рабочий диапазон температур	°С	-20... +50
Диапазон температур хранения	°С	-40... +50
Степень защиты по ГОСТ 14254		IP65
Допустимая перегрузка в течение не более 1 часа	% от НПИ	25
Разрушающая нагрузка	% от НПИ	300
Материал датчика		Легированная сталь
Масса датчика	кг	1,2
Длина кабеля	м	3,0

Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация

Исполнение согласно ГОСТ 8.631-2013: 3000 поверочных интервалов
Длина кабеля: 3м
Четырехпроводная схема подключения
Экран не соединен с корпусом
Взрывобезопасное исполнение соответствует требованиям ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99). OExiaIICT6 X.

Опции

Исполнение согласно ГОСТ 8.631-2013: 1000 поверочных интервалов
Длина кабеля: от 2 до 100 метров
Шестипроводная схема подключения
Напряжение питания от 2В до 36В
Выходное сопротивление 410±1Ом
Свидетельство о поверке

Поддержка

Схема выводов кабеля

+Uпит. - зеленый

–Uпит. - черный

+Uизм. - белый

–Uизм. - красный

Сертификаты

Свидетельство об утверждении типа средств измерений Российской Федерации

Сертификат соответствия ЕАЭС

Соответствуют ГОСТ 8.631-2013.

Внесены в Государственный Реестр средств измерений Российской Федерации.
