Тензодатчики растяжения-сжатия

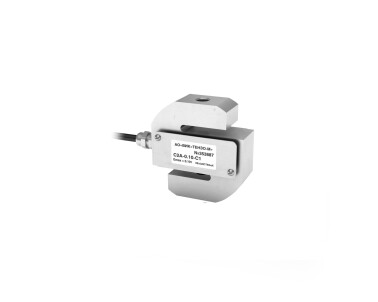

Габаритные размеры Тензорезисторный датчик С2А

В настоящее время вместо тензодатчиков С2А выпускаются тензодатчики С2Н, обладающие большей надежностью, а тензодатчики С2А изготавливаются для поддержания ремонтного фонда.

S-образные тензодатчики сжатия/растяжения из алюминиевого сплава. Используются в бункерных весах, дозаторах при взвешивании емкостей.

Тензодатчик могут работать в отапливаемых и не отапливаемых помещениях.

Описание

Области применения

Бункерные весы, дозаторы, взвешивание емкостей и баков.

Особенности

  • Датчики изготовлены из материалов и комплектующих лучших мировых производителей
  • При нормировании параметров датчика и испытаниях используются уникальные методики
  • Многоступенчатая система контроля качества тензодатчиков
  • Потребителю тензодатчики поставляются подобранными по группам для совместного использования в системах
  • Гарантийный срок 12 мес.

Технические характеристики

Параметры датчика
Единицы измерения
Значения параметров

Наибольший предел измерения (НПИ)

кг

100, 200

Класс точности по ГОСТ  8.631-2013



С1

C3

Число поверочных интервалов



1000

3000

Минимальный поверочный интервал



НПИ / 5000

НПИ / 10000

Рабочий коэффициент передачи (РКП)

мВ/В


1 ± 0,0025


1 ± 0,0010

Начальный коэффициент передачи (НКП)

% от РКП

< 3

< 3

Комбинированная погрешность

% от РКП

≤ ±0,040

≤ ±0,025

Ползучесть (30 мин.)

% от РКП

≤ ±0,049

≤ ±0,025

Изменение НКП от температуры

% от РКП/°С

≤ ±0,0028

≤ ±0,0014

Изменение РКП от температуры

% от РКП/°С

≤ ±0,0022

≤ ±0,0011

Наибольшее напряжение питания постоянного тока

В

12

Сопротивление входное

Ом

410 ±5

Сопротивление выходное

Ом

350 ±1

Сопротивление изоляции

ГОм

≥ 5

Диапазон термокомпенсации

°С

-10... +40

Рабочий диапазон температур

°С

-20... +40

Диапазон температур хранения

°С

-40... +50

Степень защиты по ГОСТ 14254



IP65

Допустимая перегрузка в течение не более 1 часа

% от НПИ

25

Разрушающая нагрузка

% от НПИ

300

Материал датчика



Алюминиевый сплав



Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация

  • Четырехпроводная система подключения
  • Экран не соединен с корпусом
  • Длина кабеля 3м
  • Взрывозащищенное исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99). OExiaIICT6 X

Опции

  • Длина кабеля от 2 до 100м
  • Шестипроводная система подключения
  • Выходное сопротивление 410±1Ом

Поддержка

Схема выводов кабеля

+Uпит.  - зеленый

–Uпит.  - черный

+Uизм. - белый

–Uизм. - красный
