Тензорезисторный извлекаемый датчик давления грунта
Описание
Предназначены для измерения давления в толще грунта.

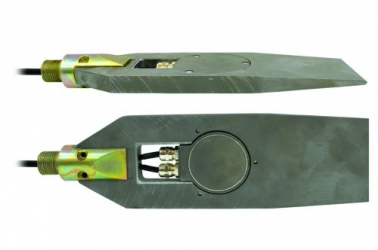

Основное отличие от существующих решений - тензорезисторный преобразователь давления размещен в корпусе, имеющем форму заточенного клина («лопаты»), что позволяет вводить датчик под уже построенный фундамент, а после выполнения измерений извлекать и располагать в новом месте. Также позволяют измерять давление грунта в наклонных или вертикально простирающихся разломах.
Датчики вдавливаются под фундамент из шурфа посредством гидравлического домкрата. По мере углубления датчика под фундамент «ручка лопаты» наращивается дополнительными секциями труб. При введении датчика с поверхности в разлом шурф не нужен.
Технические характеристики
|
Номинальное изменяемое давление, атм. |
5, 10 |
|
Размер датчика, мм. |
17 х 90 х 270 |
|
Рабочий диапазон температур, град С, |
от минус 50 до плюс 50 |
|
Защищенность от воздействия внешней среды |
IP68 (герметическое) |
|
Гарантийный срок, лет |
2 |
Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.
Комплектация
Стандартная комплектация
Длина кабеля определяется по согласованию с Заказчиком.
Поддержка
Дополнительные материалы
Статья в разделе Публикации: Датчики Тензо-М - Лекарство от строительных аварий (Ханов Ю.А., Деревянко А.С., Годзиковский В.А.)
