Описание

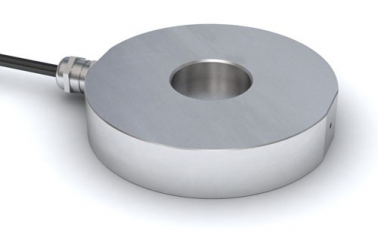

Тензодатчики сжатия с упругим элементом с крестообразным расположением балок изгиба. Используются для взвешивания баков и емкостей. Могут работать в отапливаемых и не отапливаемых помещениях, имеют хорошую точность измерений.
Благодаря конструктивным особенностям тензодатчики легко встраиваются в весоизмерительные системы. При этом обеспечивается высокая надежность встройки. Датчики могут работать в любых условиях окружающей среды.
Типоразмеры тензодатчиков охватывают широкий спектр нагрузок от 500кг до 10т.
Области применения
| Взвешивание емкостей и баков |
Особенности
-
Датчики изготовлены из материалов и комплектующих лучших мировых производителей
-
Герметизация датчика производится крышкой из нержавеющей стали, прикрепленной к упругому элементу с помощью лазерной сварки
-
Каждый датчик проходит проверку на герметичность гелиевым течеискателем
-
Тензодатчики проходят испытания на эталонных силозадающих машинах производства «Тензо-М». Машины аттестованы в качестве эталонов первого разряда согласно Государственной поверочной схеме для средств измерения силы (ГОСТ Р 8.663-2009)
-
Потребителю тензодатчики поставляются подобранными по группам для совместного использования в весах
-
Гарантийный срок 4 года
Соответствие стандартам
ГОСТ Р 8.726-2010, МОЗМ Р60.
Технические характеристики
|
Параметры датчика
|
Единицы измерения
|
Значения параметров
|
| Наибольший предел измерения (НПИ) |
т |
0,5; 1,0; 2,0; 3,0; 5,0; 10 |
| Класс точности по ГОСТ Р 8.726-2010 |
|
С1 |
| Число поверочных интервалов |
|
1000 |
| Минимальный поверочный интервал |
|
НПИ / 5000 |
| Рабочий коэффициент передачи (РКП) |
мВ/В |
2 ± 0,010 |
| Начальный коэффициент передачи (НКП) |
% от РКП |
< 3 |
| Комбинированная погрешность |
% от РКП |
≤ ±0,040 |
| Ползучесть (30 мин.) |
% от РКП |
≤ ±0,049 |
| Изменение НКП от температуры |
% от РКП/°С |
≤ ±0,0028 |
| Изменение РКП от температуры |
% от РКП/°С |
≤ ±0,0022 |
| Наибольшее напряжение питания постоянного тока |
В |
12 |
| Сопротивление входное |
Ом |
750 ±15 |
| Сопротивление выходное |
Ом |
700 ±1 |
| Сопротивление изоляции |
ГОм |
≥ 5 |
| Диапазон термокомпенсации |
°С |
-10... +40 |
| Рабочий диапазон температур |
°С |
-30... +50 |
| Диапазон температур хранения |
°С |
-40... +50 |
| Степень защиты по ГОСТ 14254 |
|
IP68 |
| Допустимая перегрузка в течение не более 1 часа |
% от НПИ |
25 |
| Разрушающая нагрузка |
% от НПИ |
300 |
| Материал датчика |
|
Нержавеющая сталь |
| Масса |
кг |
1,2 |
Стандартная комплектация
-
Исполнение согласно ГОСТ Р 8.726-2010: 1000 поверочных интервалов
-
Длина кабеля 3м
-
Четырехпроводная схема подключения
-
Экран кабеля не соединен с корпусом тензодатчика
Опции
-
Рабочий диапазон температур: -50... +50°С
-
Длина кабеля от 2 до 100м
-
Шестипроводная схема подключения
-
Выходное сопротивление от 100 до 1000Ом
-
Напряжение питания от 2 до 36В
-
Взрывозащищенное исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99)
Схема выводов кабеля
+Uпит. - зеленый
–Uпит. - черный
+Uизм. - белый
–Uизм. - красный
