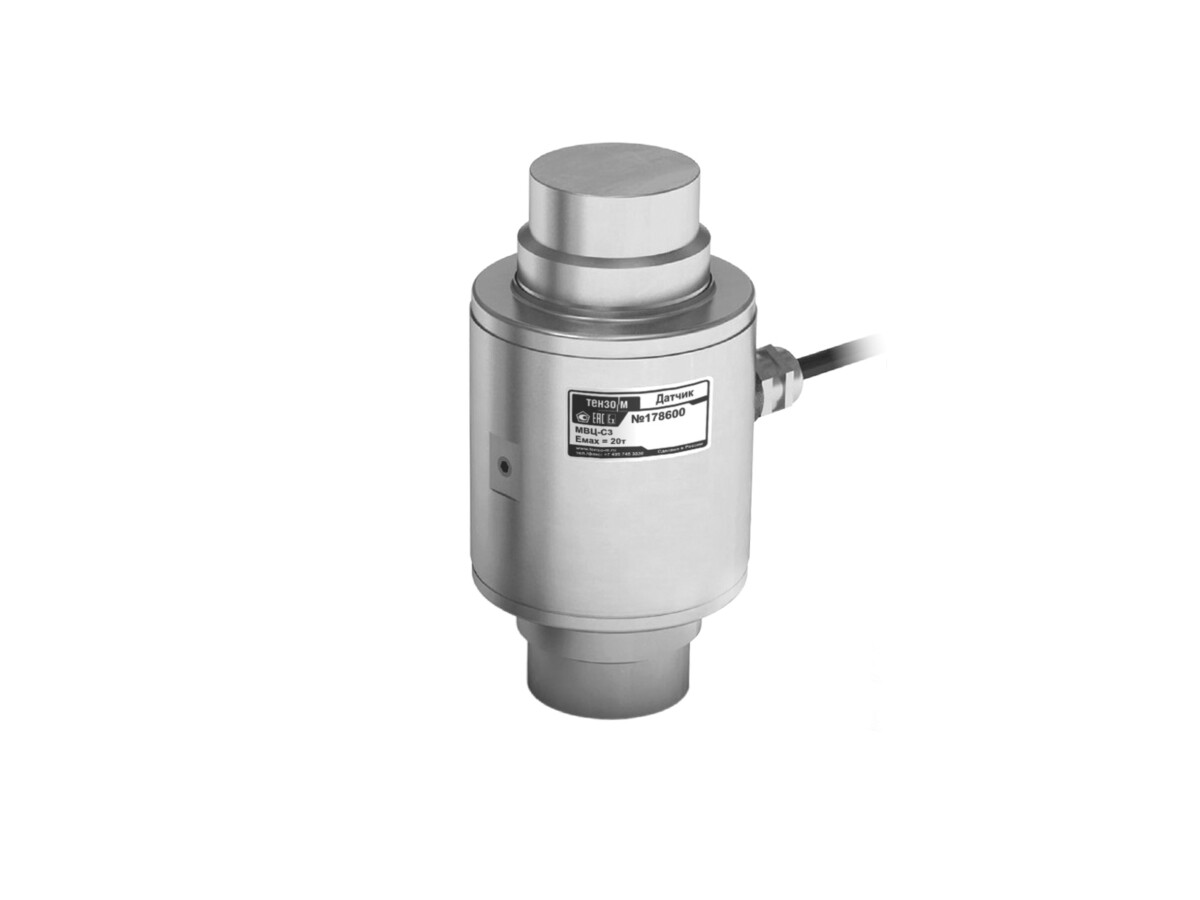

Цифровой тензорезисторный датчик МВЦ

Цифровой тензодатчик сжатия типа колонна. Используется в автомобильных, вагонных и промышленных платформенных весах. Имеет простые узлы встройки и высокую точность измерений.

Брошюра

Задать вопрос

Фотогалерея

Габаритные размеры

Силопередающие устройства

Особенности

Технические характеристики

Комплектация

Поддержка

Сертификаты

Особенности

Цифровой сигнал. Обмен данными с внешними устройствами по каналу RS-485
Повышенная надежность и устойчивость к резким перепадам температур в широком диапазоне. Достигаются за счет использования в схеме датчика процессора ATMEL® серии Automotive и микросхемы аналогово-цифрового преобразования (АЦП) Analog Devices®, активно применяемых в автомобильной промышленности
Тензодатчики легко встраиваются при монтаже весоизмерительной системы
Датчики изготовлены из материалов и комплектующих лучших мировых производителей
Герметизация тензо- и термочувствительной схем производится кожухом и мембранами из нержавеющей стали, прикрепленными к упругому элементу с помощью лазерной сварки
Каждый датчик проходит проверку на герметичность гелиевым течеискателем
Используются в составе цифрового комплекта для промышленных весоизмерительных систем совместно с блоком коммутации БКЦ-12 и преобразователем ТЦ-017П
Гарантийный срок 1 год

Экскурсия по производству тензодатчиков
7 причин для выбора тензодатчиков «Тензо-М»

Технические характеристики

Параметры датчика	Единицы измерения	Значения параметров
Наибольший предел измерения (НПИ)	т	20, 30
Класс точности по ГОСТ 8.631-2013		C3
Число поверочных интервалов		3000
Минимальный поверочный интервал		НПИ / 10000
Комбинированная погрешность	% от НПИ	≤ ±0,020
Ползучесть (30 мин.)	% от НПИ	≤ ±0,025
Изменение НКП от температуры	% от НПИ/°С	≤ ±0,0014
Изменение РКП от температуры	% от НПИ/°С	≤ ±0,0011
Напряжение питания постоянного тока	В	5.75
Ток потребления	мА	≤ 22
Диапазон нормальной области значений температур	°С	-30... +40
Диапазон рабочей области температур	°С	-50... +50
Диапазон температур хранения	°С	-50... +70
Степень защиты по ГОСТ 14254		IP68
Допустимая перегрузка в течение не более 1 часа	% от НПИ	25
Разрушающая нагрузка	% от НПИ	300
Материал датчика		Нержавеющая сталь

Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация

Исполнение согласно ГОСТ 8.631-2013: 3000 поверочных интервалов
Длина кабеля 16 м
Экран кабеля не соединен с корпусом тензодатчика

Опции

Длина кабеля от 10 до 10 0м
Бронерукав
Разъем

Поддержка

Дополнительные материалы

Тензодатчики МВЦ входят в состав цифрового комплекта для промышленных весоизмерительных систем

Сертификаты

Свидетельство об утверждении типа средств измерений Российской Федерации

Соответствуют ГОСТ 8.631-2013.
Внесены в Государственный Реестр средств измерений Российской Федерации.
