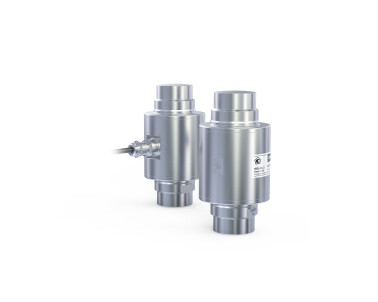

Габаритные размеры Тензорезисторный датчик МВЦ
Особенности
- Цифровой сигнал. Обмен данными с внешними устройствами по каналу RS-485
- Повышенная надежность и устойчивость к резким перепадам температур в широком диапазоне. Достигаются за счет использования в схеме датчика процессора ATMEL® серии Automotive и микросхемы аналогово-цифрового преобразования (АЦП) Analog Devices®, активно применяемых в автомобильной промышленности
- Тензодатчики легко встраиваются при монтаже весоизмерительной системы
- Датчики изготовлены из материалов и комплектующих лучших мировых производителей
- Герметизация тензо- и термочувствительной схем производится кожухом и мембранами из нержавеющей стали, прикрепленными к упругому элементу с помощью лазерной сварки
- Каждый датчик проходит проверку на герметичность гелиевым течеискателем
- Используются в составе цифрового комплекта для промышленных весоизмерительных систем совместно с блоком коммутации БКЦ-12 и преобразователем ТЦ-017П
- Гарантийный срок 1 год
Технические характеристики
|
Параметры датчика |
Единицы измерения |
Значения параметров |
|
|---|---|---|---|
|
Наибольший предел измерения (НПИ) |
т |
20, 30 |
|
|
Класс точности по ГОСТ 8.631-2013 |
|
C3 |
|
|
Число поверочных интервалов |
|
3000 |
|
|
Минимальный поверочный интервал |
|
НПИ / 10000 |
|
|
Комбинированная погрешность |
% от НПИ |
≤ ±0,020 |
|
|
Ползучесть (30 мин.) |
% от НПИ |
≤ ±0,025 |
|
|
Изменение НКП от температуры |
% от НПИ/°С |
≤ ±0,0014 |
|
|
Изменение РКП от температуры |
% от НПИ/°С |
≤ ±0,0011 |
|
|
Напряжение питания постоянного тока |
В |
5.75 |
|
|
Ток потребления |
мА |
≤ 22 |
|
|
Диапазон нормальной области значений температур |
°С |
-30... +40 |
|
|
Диапазон рабочей области температур |
°С |
-50... +50 |
|
|
Диапазон температур хранения |
°С |
-50... +70 |
|
|
Степень защиты по ГОСТ 14254 |
|
IP68 |
|
|
Допустимая перегрузка в течение не более 1 часа |
% от НПИ |
25 |
|
|
Разрушающая нагрузка |
% от НПИ |
300 |
|
|
Материал датчика |
|
Нержавеющая сталь |
|
Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.
Комплектация
Стандартная комплектация
- Исполнение согласно ГОСТ 8.631-2013: 3000 поверочных интервалов
- Длина кабеля 16 м
- Экран кабеля не соединен с корпусом тензодатчика
Опции
- Длина кабеля от 10 до 10 0м
- Бронерукав
- Разъем
Поддержка
Дополнительные материалы
Тензодатчики МВЦ входят в состав цифрового комплекта для промышленных весоизмерительных систем
Сертификаты
Соответствуют ГОСТ 8.631-2013.
Внесены в Государственный Реестр средств измерений Российской Федерации.
